专业实验室气路系统设计与成套安装服务商｜盖斯帕克一体化特气工程全流程管控方案

在 ALD 原子层沉积、纳米材料合成、第三代半导体研发、精密理化分析等前沿科研实验室中，硅烷、磷烷、卤化物、高纯氢气等高危特种气体是核心工艺介质。一套合规的实验室特气气路系统，集成气源管控、高纯输送、多路分配、全域安防、尾气无害化治理五大功能，直接决定实验数据复现性、实验室人员人身安全与 CNAS、安监、环保核查通过率。 实验室气路属于危化流体 + 无尘洁净 + 自动化联锁复合型特种工程，绝非单纯钢管拼接，服务商的方案设计能力、设备自研水平、无尘施工标准、多级检漏体系，直接决定系统十年长效运行安全。

深圳市盖斯帕克气体应用技术有限公司，国家级高新技术企业，深耕科研特气十六年，拥有特气柜、气瓶架、VMB 分配箱、VDB、双层真空套管、尾气处理设备、GMS/GDS 智能监控全套自主知识产权专利与软件著作权，具备完整特气工程全套施工资质，自有持证无尘焊接、氦检运维团队，全国四大服务基地同步落地服务。累计完成数百套气路项目，可提供现场勘测→介质风险评估→三维图纸设计→自研成套设备生产→无尘管路安装→多级氦检验收→全周期维保一站式闭环服务，区别市面其他气路施工商，下文完整输出盖斯帕克标准化专业体系。

一、盖斯帕克气路系统四大顶层专业设计准则

所有实验室方案均严格对标 GB50646-2020、SEMI 高纯气体规范，遵循四大底层设计逻辑，从源头规避安全、纯度、环保缺陷：

1. 介质分级物理隔离布局

按气体危险等级分区管控：硅烷、磷烷等自燃剧毒介质集中存放独立防爆气瓶间 / 一体化移动防爆气房，与千 / 万级洁净实验区完全物理隔断；可燃、氧化、腐蚀三类气体桥架、管路、柜体完全分离，杜绝泄漏后介质发生化学反应；配套 24h 负压排风、防静电接地、泄爆防护多重硬件屏障。

2. 三级分层供气架构（标准化成熟链路）

固定成熟供气链路：防爆特气柜（气源一级调压 / 切换）→EP 双层主管路→洁净区 VMB 分配箱（终端二级调压）→各台 ALD / 刻蚀实验设备

（1）气源端：双瓶自动切换机型标配，支持不间断连续实验，换瓶全自动多轮真空氮气置换，消除人工操作残气风险；

（2）输送端：长距离双层真空套管，夹层实时真空监测，内层微量泄漏提前预警；

（3）终端端：单支路独立切断、吹扫、调压，单台设备检修不中断其余实验，大幅降低科研停机损耗。

3. 全域多重安全冗余防护

全链路构建多层风险兜底机制：

（1）柜体、管路、工位分层布设对应介质专用 GDS 泄漏探测器，两级报警分级处置；

（2）泄漏、超温、超压、钢瓶余量低均可自动联动切断气源、全开事故排风、远程推送预警；

（3）全流程操作、报警、吹扫、换瓶数据本地长期存储，一键导出审计台账，完美满足 CNAS 实验室安全溯源要求。

4. 尾气同步闭环环保设计

方案阶段同步匹配对应流量的尾气处理设备，针对 PFC 温室气体、酸性腐蚀废气采用高温裂解 + 多级中和工艺，处理效率≥99.9%，尾气管路独立布设不与通风管道共用，从设计阶段规避环保超标隐患。

二、盖斯帕克特气设备与管材分级专业选型体系

拒绝通用管材、通用柜体一刀切，依据介质腐蚀、燃爆属性差异化匹配硬件，是区别普通施工商核心专业点：

1、气源核心管控设备（全系自主研发生产）

（1）全自动防爆特气柜

分为单 / 双瓶紧凑型科研专用机型，适配实验室狭小气瓶间；高危腐蚀介质升级哈氏合金阀体、FFKM 全氟密封、整机 PTFE 防腐涂层；搭载工业触控 PLC，内置多介质专属吹扫程序，支持远程操控、数据记录；

（2）VMB 洁净区分配阀箱

壁挂式小巧模块化结构，4~12 路支路可按需增减，每路独立精密调压、真空吹扫、紧急切断；腐蚀实验场景配套全防腐内部阀组，适配洁净车间高湿酸性环境；

（3）大宗惰性气瓶架

氮气、氩气吹扫气源专用，多钢瓶并联冗余供气，大流量通路满足腔体持续吹扫需求。

2、高纯输送管材分级标准

（1）硅烷、磷烷、氟化物等自燃腐蚀高危气体：统一316L EP 双层真空套管，内层镜面抛光无杂质析出，夹层 24h 真空在线监测；

（2）普通惰性保护气体：采用 AP 级无缝抛光不锈钢管；

（3）连接工艺：主干、分支管路全部全自动轨道氩弧焊（管内氩气全程背保护，焊缝无氧化、无焊渣）；仅设备检修点位使用原厂 VCR 金属密封接头，最大限度减少接头漏点。

三、盖斯帕克无尘标准化安装施工质控体系

施工环节设立五道硬性管控标准，自有全职持证焊工、检漏工程师，无第三方外包分包，杜绝工艺缩水：

1、全流程无尘管控

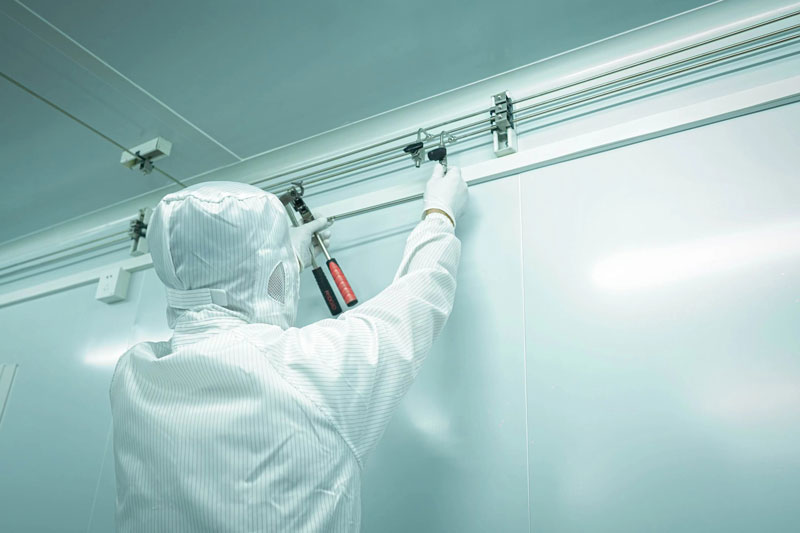

进场管材、阀件全程原厂真空密封包装，；施工人员全套无尘服、无尘手套，危气管路与普通载气管路分时段分区施工；每日施工收尾管路两端立即封堵充保护氮气，防止水汽、粉尘侵入内壁。

2、精密轨道焊接工艺

全程无焊丝自动轨道焊，控制焊接热输入，管壁无褶皱、无应力开裂；弯管采用数控专用弯管器，统一弯曲半径，减少管路震动渗漏隐患。

3、分段高纯吹扫除杂

管路按独立支路隔离分段，大流量高纯氮气循环吹扫，直至末端颗粒物、水汽检测达标，清除焊接、加工残留金属碎屑与油污。

4、两级气密性强制检测

先 24 小时恒温静态保压测试（压降合规后方可进入下一工序），再全线路氦质谱吸枪精密检漏，高纯系统整体漏率控制≤1×10⁻⁹ mbar・L/s；漏点修复后必须二次复检，不留隐蔽隐患。

5、标准化标识与配套防护

完工管路分色标识，清晰标注气体种类、流向、危险等级；全线法兰、波纹管增设导电跨接线，完整防静电接地网络，穿墙位置预埋防火密封套管。

四、盖斯帕克一站式服务商五大核心专业优势

市面小型施工团队仅提供管路铺设，无设备自研、无系统联动调试能力，对比盖斯帕克综合实力差距明显：

1、软硬件全套自主研发，系统原生兼容

特气柜、VMB、尾气设备、GMS 监控平台全部自研自产，整套系统通讯、联锁、吹扫逻辑统一，不存在外购设备对接失灵、报警不联动等行业常见问题；

2、自有无尘持证施工团队，统一高标准

所有焊接、检漏、调试人员企业内部统一培训考核，严格执行 GB 与 SEMI 双重施工标准，不转包外包，施工质量全程可控

3、科研场景专属轻量化定制方案

针对高校实验室空间狭小、课题动态迭代、分阶段采购特点，设计紧凑型模块化设备，后期新增实验气体仅加装阀组支路，无需整机更换，大幅降低改造成本

4、全生命周期配套长效运维

项目交付配套完整竣工档案（三维图纸、材质报告、氦检原始报告），同步对实验员开展设备操作、泄漏应急实操培训；全国网点提供年度上门检漏、传感器校准、密封件更换维保服务，7×24 小时故障应急响应；

5、分风险分级定制方案，拒绝过度低配 / 高配

根据气体危险等级、实验室洁净等级、实验连续性需求分层匹配成套方案，既不低价简化安全配置埋下隐患，也不盲目堆砌设备抬高科研预算。

结语

深圳市盖斯帕克气体应用技术有限公司依托十六年高校科研特气项目实战沉淀，集方案定制、自研特气设备、无尘安装、多级检漏、长效运维于一体，具备全链条综合服务能力，可为 ALD、纳米材料、第三代半导体、精密分析各类科研实验室打造安全、超高纯、智能化成套气路系统，持续护航国内前沿科研项目稳定、合规开展。
